| 二、精細過濾器 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 本公司生產的SJG系列精細過濾器是在吸收國外技術的基礎上研制成功的，已在石油化工、冶金、電力、輕工等行業得到了推廣，其應用領域如下：食品、飲料、制藥、汽車涂裝、機械加工、紡織染料、工業純水、供氣系統、海水淡化、石油開采、三廢回收、燃油（氣）發電、
汽車燃?xì)�、循環供水等均能滿足過濾凈化要求，具有過濾容積大、效率高、壓差低、控制系統可靠，使用及維修方便等優點。從而保證生產過程順利進行及下游裝置正常運轉。 1. 金屬濾芯精細過濾器（SJG-X型） (1) 金屬纖維燒結過濾器（SJG-QX型）：濾芯材料是一種耐久和可折縐的不銹鋼金屬纖維燒結氈（材質為316L)，這種極其多孔的材料被制成均一或階梯孔結構，對氣、液的各種過濾要求具有極廣的適用性，其過濾的完整性反映在高溫及高壓差下具有廣泛的過濾能力，過濾精度范圍（0.3～60μm)，納污能力強，使用壽命長，流量大、阻力小等優點。金屬纖維燒結濾材性能參數見表31 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
表31
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
金屬纖維燒結過濾元件具有以下突出優點： ①過濾精度高，壓力損失小。這是由微米級細纖維構成了高空隙率的深層濾層所致；對0.1～100μm的顆粒能實現95%以上的截留率。 ②異物截留容量大（過濾壽命長）。這是由具有70%～90%空隙率的三維結構進行深層過濾所致。大異物先由粗濾層截留，小異物由精濾層截留。 ③強度（耐壓性）高。纖維濾層的兩面（或單面）加有支承金屬網同時燒結，加以保護。 ④能在高溫、高壓下過濾高粘度（數千至數萬泊）聚合物。 ⑤洗滌再生性好。由于耐腐蝕，所以可用酸、堿及各種有機溶劑洗滌。也可以用超聲波洗滌。當整個過濾系統為自控時，采用濾后清潔介質洗滌。 (2)金屬粉末燒結微孔過濾器（SJG-FX型）：濾芯材料采用金屬粉末微孔燒結管（材質為：青銅、不銹鋼、鈦、鎳等），具有應用范圍廣，孔分布均勻，強度高，耐高溫，表面光滑，性能均勻穩定的特點。主要用于氣體和液體的過濾、凈化、分離，還可用于導熱油的過濾。金屬粉末微孔燒結濾材性能參數見表32 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
(3)金屬絲網燒結過濾器(SJG-SX)：濾芯材料采用若干層編織金屬網燒結而成。過濾精度15μm以上，空隙率為25～40%，其濾芯形狀可以是板型，也可以是管型。用此種材料制成的過濾器，可在300℃和15MPa的條件下過濾高粘度聚合物。此種濾材可借助溶劑，鹽浴及高壓水噴射得到洗滌再生。金屬網的材質以不銹鋼304和316為主。 金屬絲網燒結過濾器主要用途為熔融聚合物的過濾，回收觸煤過濾，化學和醫藥及食品領域的過濾，高溫氣體過濾，低溫介質的過濾，反滲透和超過濾的預過濾。 (4)金屬楔形網過濾器(SJG-XX):濾芯材料采用楔形網(也稱約翰遜篩網JOHNSON)，材質為不銹鋼304等。該篩網由篩網條與垂直排到支撐桿焊接，形成連續的均勻條狀縫隙�？芍瞥蓤A桶形、半圓形、扇形、平面形、曲面形等不同形狀，滿足各類過濾工藝的需要。相鄰金屬絲的間隙大于100um以上均可設計制造 。 主要優點：防止堵塞效果好；耐高溫；強度高抗磨損壽命長等。 廣泛使用在石油、化工、醫藥、冶金、輕工、食品等行業的水處理系統或相關凈化處理的預處理工藝中。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2. 高分子濾芯精細過濾器 (1)高分子微孔精細過濾器(SJG-1～40P)：濾芯材料為PE、PA微孔燒結管，在過濾時料液由管壁進入管內，濾渣留在管壁上形成濾餅，當濾阻增加到過濾流量不能滿足要求時，可利用壓縮空氣或清液反吹，濾渣很容易脫落。PE、PA管為塑料制品，耐酸堿，當微孔管不能反吹再生時，可整體用酸或堿浸泡再生，微孔PE管耐溫＜80℃；微孔PA管耐溫＜110℃。過濾精度5-120μm，機械強度高。高分子微孔精細過濾器型號及規格見表33和基本結構形式圖29 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 注：①P表示過濾器濾芯采用PE或PA請注明。 ②處理量以水為計算依據。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| (2)纏繞式精細過濾器(SJG-C型)：濾芯是將紡織纖維紗規則而精密地纏繞在多孔骨架上面制成的，纏繞密度和濾孔形狀確定濾芯精度。具有優良的過濾效果以及化學相溶性，纏繞式精細過濾器有效地濾除液體懸浮物、微粒、廣泛應用于水處理、油田注水、醫藥化工、電鍍液電泳、食品飲料、洗滌及磁性溶液的過濾。過濾精度0.5～150μm，耐溫不超過120℃。 (3)聚丙烯纖維氈折疊式精細過濾器(SJG-J型)：濾芯是由聚丙烯超細纖維氈經折疊而制成的，單支過濾面積大，從而處理量也相應增加，過濾效率高，可滅菌消毒而廣泛應用于電子工業、醫藥工業、化工工業、食品飲料工業等液體、氣體的過濾。過濾精度0.5～100μm，耐溫不超過60℃。 以上結構參照?qǐng)D(29)或由用戶提供參數進行特殊設計。 3. 陶瓷濾芯精細過濾器 陶瓷系列微孔過濾器 [SJG-0.5～10L(Q)]：是以陶瓷為過濾元件的氣液分離與凈化裝置，它以剛玉砂、石英砂、礬土等高耐火性原料為主料，配以結合劑，改性劑等，經高溫?zé)Y(jié)而成。其結構內部均勻分布有大量開口氣孔，具有微孔易于控制，空隙率高孔徑均勻等特點，該過濾器滲透性好，耐高溫，尤其抗酸、堿腐蝕，可適用于各種介質的氣液體過濾。陶瓷微孔過濾器是一種高精度過濾裝置，一般過濾精度為：0.5、1、3、5、10μm五個等級，用戶可根據需要的精度選擇相應過濾器型號。陶瓷濾芯性能參數見表34 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
表34
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
陶瓷系列微孔過濾器型號規格見表35 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
表35
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 注：①過濾器流量，液體(L)、氣體(Q)分別以水、空氣為計算依據。 ②其他結構和要求請參照?qǐng)D(29)。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4. 袋式精細過濾器 該過濾器是一種結構新穎、體積小、操作簡便靈活，通用性強的多用途過濾設備，該過濾器設計成單容器和復式容器過濾器或多袋式等型式。濾袋材料有聚酯、尼龍、聚丙烯、羊毛及氟化物等不同纖維制成的袋子。 (1)單容器濾袋過濾器(SJG-1D)： 單容器濾袋過濾器結構參數見表36圖30 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

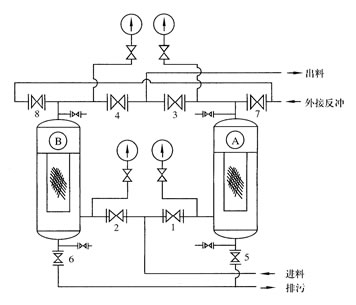

| 5. 雙桶自動(手動)反沖洗精細過濾器 (1)適用范圍：連續運行的工況 (2)控制形式：設置手動，PLC程控和計算機閉環控制三種形式。 (3)性能特點：濾材穩定可靠、控制靈活多變、多罐并聯、連續運行、反洗率高、操作方便。 (4)基本結構形式如圖33，也可特殊設計和制造。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 圖33 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
